تركيب لحام المقبس

SN Valve هي شركة رائدة في تصنيع تجهيزات لحام المقبس في الصين. تركيبات لحام المقبس هي نوع من تفاصيل توصيل الأنابيب حيث يتم إدخال الأنبوب في منطقة غائرة من التركيب أو الصمام أو الحافة. لربط الأنابيب أو الصمامات بأقسام أخرى من الأنبوب، يتم استخدام لحامات مانعة للتسرب من النوع الشرائحي. تعتبر تركيبات لحام المقبس خيارًا جيدًا في بعض الحالات نظرًا لمزاياها المتمثلة في القوة الهيكلية القوية وسلامة التسرب العالية. تعتبر هذه العوامل اعتبارات مهمة عند تصميم مشروع خط الأنابيب.

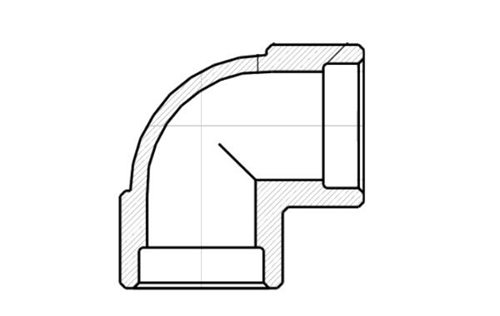

كما هو موضح في الصورة أدناه يمكنك رؤية شكل 90 درجة من الكوع الملحوم بالمقبس:



كيفية وصف أبعاد تجهيزات الأنابيب الملحومة بشكل صحيح

عند تقديم طلب لتركيبات لحام المقبس، من المهم تحديد أبعاد OD (القطر الخارجي) ومتطلبات الضغط (أو جدول السُمك). تحتوي تجهيزات لحام المقبس على معدلات ضغط يتم التعبير عنها عادةً في الفئة 3000 والفئة 6000 والفئة 9000.

عادة ما يتم تبسيط تجهيزات الأنابيب الملحومة بالمقبس كتجهيزات أنابيب SW، لذلك سترى بعض الأوصاف مثل الكوع SW، المحملات SW، وصلات SW وما إلى ذلك.

الاستخدام حول تركيبات لحام المقبس


نظرًا لقدراتها على الضغط العالي، تُستخدم تجهيزات لحام المقبس بشكل شائع في مجموعة واسعة من العمليات الصناعية.

● يمكن استخدام تجهيزات الأنابيب الملحومة بالمقبس، مثل الأكواع والمحملات والمخفضات، في خطوط الأنابيب لنقل المواد السامة أو القابلة للاشتعال أو باهظة الثمن حيث لا يكون التسرب مقبولاً.

● تُستخدم مع أنابيب ASME لتسهيل التغييرات في الأبعاد.

● يتم تطبيقه في الحالات التي تعتبر فيها أعمال الأنابيب دائمة. لقد تم تصميمها بطريقة توفر خصائص تدفق جيدة.

● تم تصنيعها وفقًا لمعايير ASTM A234 ويمكن أيضًا تأكيدها وفقًا لمعايير ASME B16.11. هذا معيار يغطي الأبعاد وتقييمات درجة حرارة الضغط ووضع العلامات والتفاوتات ومتطلبات المواد الخاصة بالفولاذ الكربوني والكربون المطروق. ومن حيث الأشكال المادية المقبولة فهي تشمل القضبان والمطروقات والأنابيب غير الملحومة والأنابيب غير الملحومة المطابقة لمتطلبات المواد الكيميائية للتجهيزات والخواص الميكانيكية والممارسات.


الأنواع والأشكال

تأتي تجهيزات لحام المقبس في مجموعة متنوعة من الأشكال والأنواع، بما في ذلك على سبيل المثال لا الحصر، الأكواع، والمحملات، والصلبان، والأغطية. تُستخدم هذه التركيبات عادةً لتغيير اتجاه الأنبوب أو الفرع أو إغلاق نهاية الأنبوب.


المواد والتصنيع

عادةً ما تتم مطابقة مادة تركيبات لحام المقبس مع مادة نظام الأنابيب لضمان التوافق ومقاومة التآكل للاتصال. تشمل المواد الشائعة الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ. أثناء عملية التصنيع، يتم تشكيل التركيبات أو صبها أو تصنيعها لتلبية متطلبات الحجم والشكل المختلفة.

الاتصال والختم

يتم توصيل تجهيزات لحام المقبس عن طريق لحام المقبس. أثناء عملية الربط، يتم إدخال أحد طرفي الأنبوب في مقبس التركيب ويتم ربط الطرفين معًا بشكل آمن عن طريق اللحام. من أجل ضمان اتصال محكم، عادة ما يتم تنظيف الأنبوب ومقبس التركيب ومعالجتهما مسبقًا قبل اللحام، ويتم استخدام طرق ومواد اللحام المناسبة أثناء عملية اللحام.


الخصائص والتطبيقات

تتميز تجهيزات لحام المقبس بالخصائص التالية:


●اتصال قوي: يتم توصيله عن طريق اللحام، مع قوة اتصال وختم عالية.

● قدرة قوية على التكيف: يمكن استخدامها في مختلف أحجام وأشكال أنظمة الأنابيب.

●مقاومة لدرجات الحرارة العالية والضغط العالي: قادرة على تحمل درجات الحرارة العالية والضغط العالي.

●سهلة التركيب والصيانة: بالمقارنة مع طرق الاتصال الأخرى، تعتبر تجهيزات لحام المقبس أسهل في التركيب والصيانة.

●يتم استخدام تجهيزات لحام المقبس على نطاق واسع في مختلف المجالات الصناعية، مثل البترول والصناعات الكيماوية والطاقة الكهربائية وبناء السفن وما إلى ذلك. في هذه المجالات، يتم استخدامها عادةً لتوصيل خطوط الأنابيب والصمامات والفلانشات وغيرها من المعدات لضمان التشغيل العادي والسلامة لنظام خطوط الأنابيب.



View as

اقتران لحام المقبس

اقتران لحام المقبس

SN Valve هي شركة رائدة في تصنيع أدوات توصيل لحام المقبس في الصين. طوق الأنابيب الملحوم بالمقبس هو نوع من وصلات الأنابيب التي تربط أنبوبين معًا عن طريق لحام المقبس. ويتميز هيكله بتصميم مقبس في أحد طرفيه، يمكن إدخاله في نهاية أنبوب آخر ولحامه لجعلهما قريبين من بعضهما البعض. عادةً ما يتم تصنيع طوق الأنابيب الملحومة بالمقبس من الفولاذ المستدير أو السبائك بعد تزوير القالب، بأبعاد رئيسية مثل قطر فتحة المقبس وسمك جدار فتحة المقبس وعمق فتحة المقبس.

مقاس:
DN10 (3/8") DN15 (1/2 بوصة) DN20 (3/4") DN25 (1 ") DN40 (1-1/2")
DN50 (2 ") DN80(3") DN100 (4 ") DN125 (5 ") DN150 (6 ")
DN200 (8 ") DN250 (10 ") DN300 (12 بوصة) DN350 (14 بوصة) DN400 (16 بوصة)
DN450 (18 بوصة) DN500 (20 بوصة) DN550 (22 بوصة) DN600 (24 بوصة)
الحجم المخصص استشرنا

تي لحام المقبس

تي لحام المقبس

إن وصلة لحام المقبس (Te Welding Tee) هي نوع من تجهيزات الأنابيب المهمة ذات التطبيقات الواسعة في نظام الأنابيب. تنعكس مزاياها وقيمها الفريدة في خصائصها الهيكلية، وعملية التصنيع والمواد، والمواصفات ومستويات الضغط، بالإضافة إلى مجالات التطبيق. في عملية اللحام والاستخدام، من الضروري الالتزام الصارم بالمعايير والاحتياطات ذات الصلة لضمان التشغيل الآمن والموثوق.

مقاس:
DN10 (3/8") DN15 (1/2 بوصة) DN20 (3/4") DN25 (1 ") DN40 (1-1/2")
DN50 (2 ") DN80(3") DN100 (4 ") DN125 (5 ") DN150 (6 ")
DN200 (8 ") DN250 (10 ") DN300 (12 بوصة) DN350 (14 بوصة) DN400 (16 بوصة)
DN450 (18 بوصة) DN500 (20 بوصة) DN550 (22 بوصة) DN600 (24 بوصة)
الحجم المخصص استشرنا

مقبس لحام الكوع 45 درجة

مقبس لحام الكوع 45 درجة

يستخدم لحام المقبس بزاوية 45 درجة بشكل أساسي لتغيير اتجاه نقل السوائل في نظام الأنابيب عن طريق تحويله بزاوية 45 درجة. لقد تم تصميمه بمقبس في أحد الأطراف وقطر خارجي يطابق خط الأنابيب في الطرف الآخر، مما يجعل من السهل إدخاله في خط الأنابيب الرئيسي للحام. يستخدم هذا الكوع عادةً في أنظمة الأنابيب ذات القطر الصغير والضغط العالي، مثل صناعات البترول والكيماويات والطاقة الكهربائية وغيرها من الصناعات في نظام أنابيب الضغط، لضمان أن يكون السائل في عملية النقل سلسًا وآمنًا.

مقاس:
DN10 (3/8") DN15 (1/2 بوصة) DN20 (3/4") DN25 (1 ") DN40 (1-1/2")
DN50 (2 ") DN80(3") DN100 (4 ") DN125 (5 ") DN150 (6 ")
DN200 (8 ") DN250 (10 ") DN300 (12 بوصة) DN350 (14 بوصة) DN400 (16 بوصة)
DN450 (18 بوصة) DN500 (20 بوصة) DN550 (22 بوصة) DN600 (24 بوصة)
الحجم المخصص استشرنا

مقبس لحام الكوع 90 درجة

مقبس لحام الكوع 90 درجة

SN Valve هي شركة رائدة في تصنيع الكوع ذو اللحام بزاوية 90 درجة في الصين. يلعب لحام المقبس بزاوية 90 درجة دورًا في توصيل خط الأنابيب لتغيير اتجاه نقل السائل، بحيث يمكن تحويل السائل بزاوية قائمة. لقد تم تصميمه بمقبس في أحد الأطراف، والطرف الآخر مطابق للقطر الخارجي لخط الأنابيب، من أجل إدخاله في الأنبوب الرئيسي من أجل اللحام. يستخدم الكوع لحام المقبس 90 درجة بشكل رئيسي في نظام الأنابيب ذات القطر الصغير والضغط العالي، خاصة في الحاجة إلى التحكم الصارم في مخاطر التسرب ومتطلبات القوة العالية لهذه المناسبة، مثل البترول والكيماويات والطاقة الكهربائية وغيرها من الصناعات في الضغط نظام الأنابيب.

مقاس:
DN10 (3/8") DN15 (1/2 بوصة) DN20 (3/4") DN25 (1 ") DN40 (1-1/2")
DN50 (2 ") DN80(3") DN100 (4 ") DN125 (5 ") DN150 (6 ")
DN200 (8 ") DN250 (10 ") DN300 (12 بوصة) DN350 (14 بوصة) DN400 (16 بوصة)
DN450 (18 بوصة) DN500 (20 بوصة) DN550 (22 بوصة) DN600 (24 بوصة)
الحجم المخصص استشرنا

اشتري تركيب لحام المقبس مصنوع في الصين من مصنعنا. SN Valve هو المصنع والمورد المحترف في الصين تركيب لحام المقبس.
