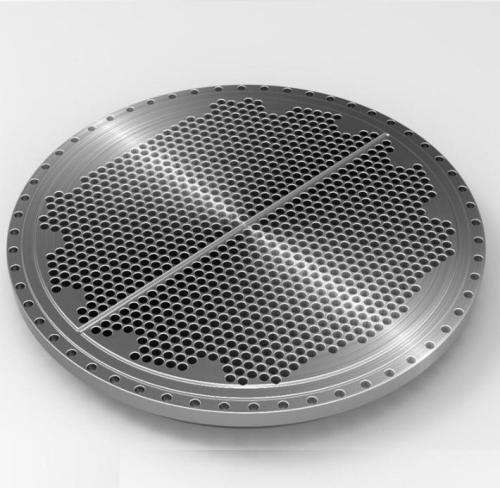

SN Valve هي شركة رائدة في تصنيع صفائح الأنابيب في الصين. أورقة الأنبوبعادةً ما تكون مصنوعة من قطعة مستديرة مسطحة من الصفائح، وهي عبارة عن صفائح ذات ثقوب محفورة لقبول الأنابيب أو الأنابيب في موقع ونمط دقيق بالنسبة لبعضها البعض. وتستخدم صفائح الأنابيب لدعم وعزل الأنابيب في المبادلات الحرارية والغلايات أو لدعم عناصر التصفية. يتم ربط الأنابيب بصفائح الأنبوب عن طريق الضغط الهيدروليكي أو عن طريق توسيع الأسطوانة. يمكن تغطية صفائح الأنابيب بمادة تكسية تعمل كحاجز للتآكل وعازل. يمكن أن تشتمل صفائح الأنابيب الفولاذية منخفضة الكربون على طبقة من سبيكة معدنية أعلى مرتبطة بالسطح لتوفير مقاومة أكثر فعالية للتآكل دون تكلفة استخدام السبائك الصلبة، مما يعني أنها يمكن أن توفر الكثير من التكلفة.

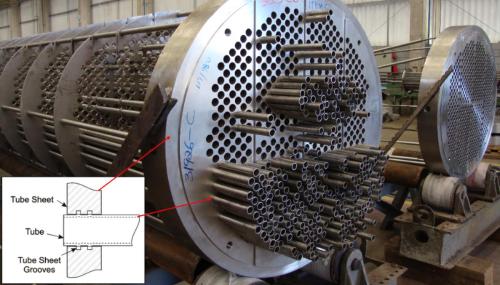

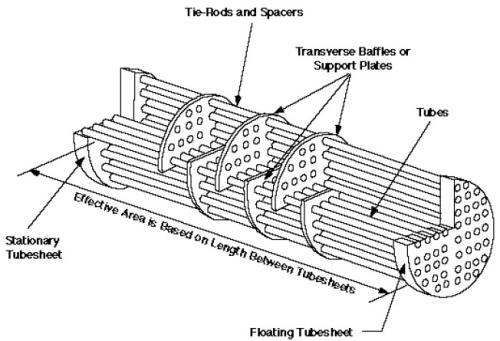

ولعل أفضل استخدام معروف لصفائح الأنابيب هو كعناصر داعمة في المبادلات الحرارية والغلايات. تتكون هذه الأجهزة من ترتيب كثيف من الأنابيب ذات الجدران الرقيقة الموجودة داخل غلاف أنبوبي مغلق. يتم دعم الأنابيب على كلا الطرفين بواسطة صفائح يتم حفرها في نمط محدد مسبقًا للسماح لأطراف الأنبوب بالمرور عبر الورقة. يتم توسيع نهايات الأنابيب التي تخترق ورقة الأنبوب لتثبيتها في مكانها وتشكيل ختم. يختلف نمط ثقب الأنبوب أو "الملعب" المسافة من أنبوب واحد إلى الآخر وزاوية الأنابيب بالنسبة لبعضها البعض وباتجاه التدفق. وهذا يسمح بمعالجة سرعات السوائل وانخفاض الضغط، ويوفر أقصى قدر من الاضطراب والاتصال بسطح الأنبوب من أجل نقل الحرارة بشكل فعال.
في الحالات التي يكون فيها من الضروري تجنب اختلاط السوائل، يمكن توفير لوح أنبوب مزدوج. يعد تصميم صفائح الأنابيب عملية دقيقة ومعقدة إلى حد ما؛ يجب تحديد العدد الدقيق للأنابيب وحساب نمط الثقوب لتوزيعها بالتساوي على سطح ورقة الأنبوب. قد تحتوي المبادلات الكبيرة على عدة آلاف من الأنابيب التي تمر عبرها مرتبة في مجموعات أو حزم محسوبة بدقة. يتم تصميم وإنتاج الألواح بشكل آلي إلى حد كبير هذه الأيام باستخدام برامج الكمبيوتر (مثل CAD) التي تقوم بإجراء الحسابات وحفر صفائح الأنبوب الذي يتم إجراؤه على آلات التحكم العددي بالكمبيوتر (CNC). في هذا التصميم، تكون صفيحة الأنبوب الخارجية خارج دائرة الغلاف، مما يزيل فعليًا فرصة اختلاط السوائل. يتم تهوية صفيحة الأنبوب الداخلي إلى الغلاف الجوي بحيث يتم اكتشاف أي تسرب للسوائل بسهولة. قسم الحفر في مصنع Hebei haihao flange لديه معدات حفر محترفة وفريق عمل، يمكننا توفير أفضل نوعية من صفائح الأنابيب لك.
| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |
| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |
| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |
| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |
