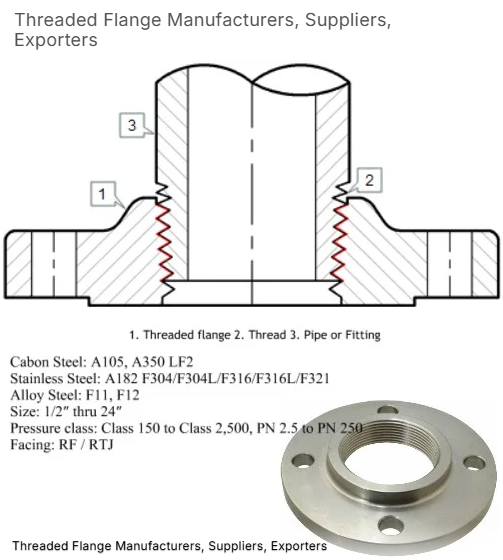

ما هو الحافة الخيوط؟
A شفة الخيوطهو نوع من شفة الأنابيب مع الخيوط الداخلية على تجويفه ، مما يتيح أن يتم تثبيته على أنبوب مع خيوط خارجية مقابلة ، مما يلغي الحاجة إلى اللحام للاتصال.
Shuangneng Flanges هي شركة تصنيع محترفة ومصدر للشفاه الملولبة أو الخيوطمع مرافق الآلات الدقيقة لدينا. نقوم بتصنيع الشفاه الملولبة وفقًا لمعايير ANSI B16.5 ، ومعايير DIN و EN1092-1 بأحجام تتراوح بين 1/2 "إلى 24" NPs.WE أيضًا تصنيع وتزويد الشفات الصلب الكربونية بالإضافة إلى الشفاه الصلب من سبائك للضغط العالي وتطبيقات درجة الحرارة العالية. نحنتصنيع الشفاه الخيوطفي الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبائك النيكل العالية ، دوبلكس/سوبر دوبلكس ، فولاذ كوبرو نيكل ، سبائك التيتانيوم وسبائك التخصص.
تتضمن عملية إنتاج الحافة لدينا معالجة الحرارة المناسبة واختبارات الخصائص الكيميائية والميكانيكية.لدينا CNC والمخارق العادية لمعالجة جميع أنواع الشفاه الخيوط.
|
منتج |
الشفاه الخيوط ، حسب ASTM A182 |
|
مواد |
الصلب الكربوني: ASTM A105 ، A181 ، ASTM A516 GR.60 ، GR.70 ، ASTM A694 F42 ، F46 ، F52 ، F56F60 ، F65 ، F70 ، ST37 ، ST45.8 ، C22.8 ، S235 ، S235JRG2 ، P235GH ، P245GH ، P250GH ، P265GHP35GH ، S355J2،16MN ، 20MN ، Q235 ، 20#، CT20 ، SS400. الفولاذ المقاوم للصدأ: ASTM A182 F304 ، F304L ، F316 ، F316L ، F321 ، F321H ، F304H ، F316H ، F347H ، 1.4301 ، 1.4306،1.4401 ، 1.4404،1.4541 ، 1.4571 ، sus316. سبيكة الصلب: ASTM A350 LF2 ، CL1/CL2 ، ASTM A182 F5 ، F9 ، F11 ، F12 ، F22 ، F91. Duplex Steel: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
مقاس |
1/2 "إلى 60" ، DN 15 إلى DN 1500 |
|
نوع الوجه |
شفة الوجه المسطحة (FF) مرفوع شفة الوجه الشفة (RF) شفة المفصل (RTJ) شفة اللفة شفة من الذكور والإناث (M & F) لسان كبير وصغير حافة الأخدود (T&G) |
|
نوع المنتج |
الشفاه المزورة ، الشفاه العمياء ، الستائر المشهد ، الستائر العالية المحور ، الشفاه الفتحة ، الانزلاق الشفاه ، الشفاه لحام المقبس ، شفاه رقبة اللحام ، الشفاه المسطحة ، شفاه مفصل اللفة ، الخيوط الشفاه ، تقليل الشفاه ، الشفاه لحام العنق من سلسلة A أو B ، الشفاه المربعة ، الشفاه الأخدود واللسان ، الشفاه لحام الرقبة الطويلة ، الشفاه المشدودة ، الشفاه المفصل من نوع الحلقة ، شفة مواجهة النوع والتشطيب ، البستوني وفواصل الحلقة (جزء من اتصال الحافة) ، شفة اللحام /شفة NIPO ، شفة Expander |
|
المعالجة السطحية |
زيت مضاد للانتعاش ، والرسم (الأسود ، الأصفر) ، الجلفنة ، طلاء الطاقة |
أنواع الحافة الخيوط
هناك نوعان من الشفاه الخيوط. أحدهما هو إغلاق نهايات الأنبوب بسطح ختم معين ووسادة عدسة. يستخدم هذا النوع من الحافة في الغالب لإنتاج الأمونيا. ولكن تم استخدامه في الآونة الأخيرة ، وتم استبدال وسادة العدسة بحلقة معدنية.
النوع الآخر هو نفس الحافة العادية ، مختومة مع اثنين من وجهات الختم شفة.
مواجهة أنواع
هناك نوعان من المواجهة للشفة الخيطية ، شفة الوجه المرتفعة وشفة مفصل الحلقة.

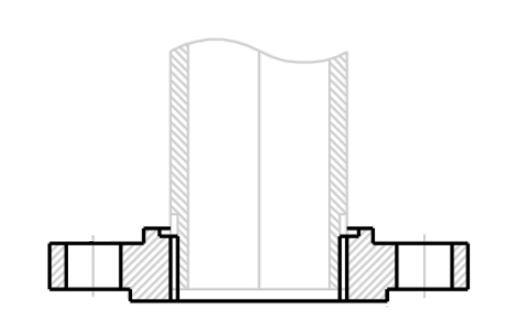

رفع الوجه المرتفع شفة الخيوط
عندما تكون مساحة سطح الحشية فوق الخط المبلل للشفة ، يتم تحديد شفة الوجه المرتفعة بسهولة. إنه متوافق مع مجموعة واسعة من الحشيات ، من الأنواع المسطحة إلى شبه المعدنية والمعدنية ، إما الحلقة أو الكاملة.
النطاق الرئيسي لتصميم شفة الوجه المرتفع هو تركيز ضغط الشفرين التزاوج على سطح صغير وزيادة قوة الختم.
يعتمد ارتفاع سطح الوجه المرتفع على مستوى ضغط الحافة ، على سبيل المثال ، لفئات الضغط 150 و 300 ، ويبلغ الارتفاع 1.6 مم أو 1/12 بوصة ، ومستوى من 400 إلى 2500 ، يبلغ ارتفاع الوجه المرتفع حوالي 6.4 مم ، أو 1/4 بوصة.

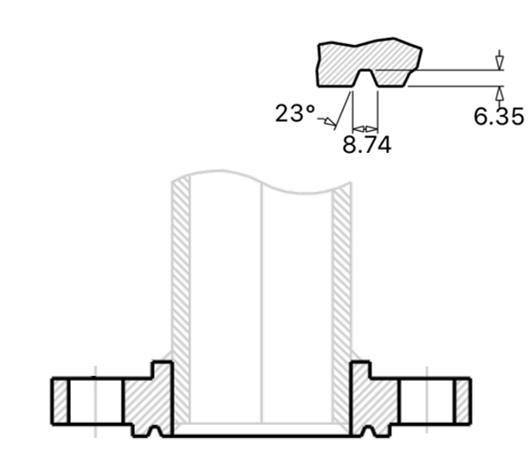

RTJ الحافة الخيوط
يحتوي شفة مفصل الحلقة على أخدود دائري لاستيعاب حشية مفصل الحلقة ، والتي يمكن استخدامها عندما تكون هناك حاجة إلى الأختام المعدنية إلى المعادن. خاصة في الظروف للضغط العالي وارتفاع درجة الحرارة.
التطبيق في الظروف الخاصة
يتم استخدام الشفاه الملولبة حيث يصعب اللحام أو لا يمكن اللحام ، مثل الشفاه الملولبة المستخدمة لحماية الطبقة المجلفنة من الأنابيب. بالإضافة إلى ذلك ، لا ينبغي استخدامه على الأنابيب ذات التقلبات المتكررة في درجة الحرارة أو أعلى من 260 ℃ وتحت -45 ℃ أيضًا.
في ASME B31.3 المعيار الذي يحدده:
عندما يتم توصيل أنابيب الصلب واستخدامها لخدمة البخار التي تزيد عن 250 رطل / بوصة مربعة أو لخدمة المياه التي تتجاوز 100 رطل / بوصة مربحة مع درجات حرارة الماء فوق 220 درجة فهرنهايت ، يكون الأنبوب سلسًا وله سمك على الأقل يساوي الجدول 80 من ASME B36.10.
كيفية تثبيت شفة الخيوط؟
دليل التثبيت للشفاه المربوطة
1. إعداد خط الأنابيب. ...
2. تطبيق مادة الختم. ...
3. قم بتوصيل الحافة. ...
4. تشديد الحافة. ...
5. محاذاة الشفاه. ...
6. تثبيت الحشيات. ...
7. تثبيت البراغي. ...
8. تشديد النهائي.
