ملخص المادة
شفة لحام المقبسهو عنصر حاسم في أنظمة الأنابيب ذات الضغط العالي، ويستخدم على نطاق واسع في صناعات مثل البتروكيماويات، وتوليد الطاقة، وبناء السفن، والهندسة الهيدروليكية. تشرح هذه المقالة مبدأ العمل والخصائص الهيكلية والمزايا وطرق التثبيت والتطبيقات الواقعية. كما أنه يعالج المخاوف الشائعة للعملاء مثل مخاطر التسرب وتعقيد اللحام ومعايير الاختيار لمساعدة المهندسين والمتخصصين في المشتريات على اتخاذ قرارات مستنيرة.

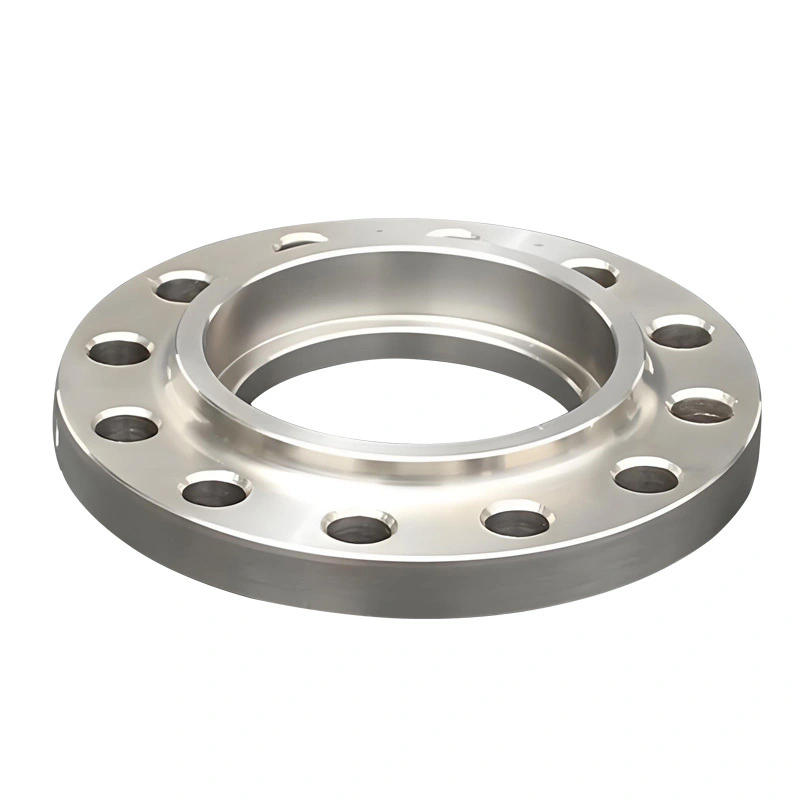

تم تصميم مقبس اللحام FLANGE لتوصيل الأنابيب ذات القطر الصغير بمتطلبات الضغط العالي. على عكس الفلنجات المنزلقة أو الملولبة، يتم إدخال الأنبوب في منطقة غائرة (المقبس) قبل أن يتم لحامه حول الحافة الخارجية. وهذا يخلق وصلة قوية ومقاومة للتسرب ومناسبة لبيئات التشغيل الصعبة.
يتم استخدامه بشكل شائع في خطوط الأنابيب حيث تكون سلامة التدفق الداخلي والقوة الهيكلية أمرًا بالغ الأهمية. غالبًا ما تعتمد الصناعات التي تتعامل مع البخار أو الغازات السامة أو السوائل المسببة للتآكل على هذا النوع من الفلنجة نظرًا لقدرتها القوية على الختم.
تعتمد آلية عمل مقبس اللحام FLANGE على تقنية لحام الشرائح. يتم إدخال الأنبوب في مقبس الحافة حتى يصل إلى نقطة التوقف، مما يترك فجوة صغيرة بين نهاية الأنبوب وكتف الحافة. تساعد هذه الفجوة على تقليل تركيز الإجهاد أثناء التمدد الحراري.
بعد تحديد الموضع، يتم تطبيق لحام شرائح حول المحيط الخارجي للشفة. وهذا يضمن رابطة معدنية مستمرة بين الأنبوب والشفة، مما يمنع التسرب ويحسن السلامة الهيكلية.
يركز تصميم مقبس اللحام FLANGE على المتانة ومقاومة الضغط. تشتمل عناصرها الهيكلية الرئيسية على مقبس مجوف، وجسم شفة سميك، ووجه مانع للتسرب مصنوع بدقة.
| عنصر | وظيفة |
|---|---|
| تجويف المقبس | يحمل الأنبوب بشكل آمن ويضمن المحاذاة قبل اللحام |
| منطقة اللحام فيليه | يوفر القوة الميكانيكية ومنع التسرب |
| وجه الختم | يضمن ضغط الحشية وأداء الختم |
| جسم شفة | يتحمل الضغط والحمل الميكانيكي |
يوفر مقبس Weld FLANGE العديد من فوائد الأداء مقارنة بأنواع الفلنجات الأخرى. هذه المزايا تجعلها مناسبة لأنظمة خطوط الأنابيب الهامة حيث تكون الموثوقية ضرورية.
يتم تطبيق مقبس اللحام FLANGE على نطاق واسع في الصناعات التي تكون فيها السلامة التشغيلية وموثوقية الختم أمرًا بالغ الأهمية.
في هذه البيئات، حتى التسرب البسيط يمكن أن يؤدي إلى مخاطر كبيرة على السلامة، مما يجعل وصلات لحام المقبس مفضلة للغاية.
يعد التثبيت الصحيح أمرًا ضروريًا لضمان الأداء طويل المدى لأنظمة Switch Weld FLANGE. قد يؤدي اللحام غير الصحيح أو المحاذاة غير الصحيحة إلى تركيز الضغط أو التسرب.
ملاحظة هامة:الإفراط في إدخال الأنبوب قد يسبب إجهاد التمدد الحراري، في حين أن الإدخال غير الكافي يقلل من القوة الميكانيكية.
| يكتب | قوة | مقاومة التسرب | تعقيد التثبيت | أفضل حالة استخدام |
|---|---|---|---|---|
| شفة لحام المقبس | عالي | عالية جدًا | واسطة | أنظمة الضغط العالي ذات القطر الصغير |
| الانزلاق على شفة | واسطة | واسطة | قليل | خطوط الأنابيب ذات الضغط المنخفض |
| شفة مترابطة | واسطة | واسطة | قليل | الأنظمة غير الملحومة أو الأنابيب المؤقتة |
س 1: ما هو حجم الأنابيب المناسب لفلانج لحام المقبس؟
يتم استخدامه عادةً للأنابيب ذات القطر الصغير، عادةً أقل من 2 بوصة، حيث يتعلق الأمر بالضغط العالي.
س 2: هل شفة لحام المقبس أفضل من التوصيلات الملولبة؟
نعم، إنها توفر أداء إغلاق أقوى ومقاومة أعلى للضغط مقارنة بالوصلات الملولبة.
س 3: هل يمكن إعادة استخدام شفة لحام المقبس؟
لا، بمجرد لحامها تعتبر وصلة دائمة ولا يمكن إعادة استخدامها بدون قطع وإعادة لحام.
س 4: ما هي الصناعات التي تستخدم هذه الشفة أكثر؟
النفط والغاز والمعالجة الكيميائية ومحطات الطاقة والهندسة البحرية هم المستخدمون الأساسيون.
س 5: ما هو الخطر الرئيسي أثناء التثبيت؟
يمكن أن تؤدي تقنية اللحام غير الصحيحة أو المحاذاة غير الصحيحة إلى تركيز الضغط والتسرب المحتمل.
يعد Switch Weld FLANGE حلاً أساسيًا لأنظمة الأنابيب ذات الضغط العالي والقطر الصغير حيث تعد الموثوقية وسلامة الختم أمرًا بالغ الأهمية. يوفر هيكلها الملحوم قوة فائقة مقارنة بأنواع الفلنجات البديلة، مما يجعلها الخيار المفضل في البيئات الصناعية كثيرة المتطلبات.
للحصول على جودة متسقة ودقة الأبعاد وأداء من الدرجة الصناعية، غالبًا ما يعتمد المهندسون والمتخصصون في المشتريات على الشركات المصنعة الراسخة مثلتشجيانغ Shuangneng صناعة الصلب المحدودة، والتي تتخصص في إنتاج حلول فلنجات عالية الأداء للأسواق العالمية.
إذا كنت تبحث عن المواصفات الفنية، أو العرض بالجملة، أو حلول الحافة المخصصة،تشجيانغ Shuangneng صناعة الصلب المحدودةعلى استعداد لدعم متطلبات مشروعك.اتصل بنااليوم للحصول على المساعدة المهنية والحلول التنافسية المصممة خصيصًا لتلبية احتياجات الصناعة الخاصة بك.
-
