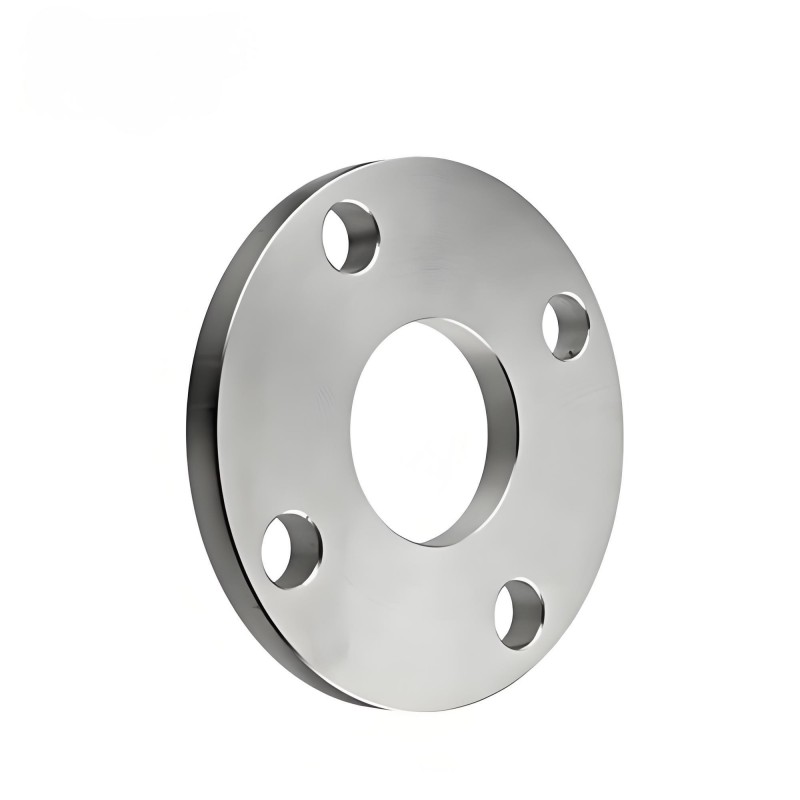

شفة الوجه المسطح

تصميم الطائرة الكامل: يتم تدفق سطح الختم تمامًا مع وجه نهاية الحافة ، ويتم تحقيق الختم عن طريق تشديد الحشية بالمسامير. وهي مناسبة لأنظمة الضغط المنخفض أو المتوسط ​​(مثل PN6-PN300).
التوافق: عادةً ما يتم استخدامه بالاقتران مع الحشيات المسطحة (مثل المطاط ، أو الأسبستوس ، أو حشيات التفاف المعدنية) ، التأكد من أن الشفاه متوازية ومحاذاة أثناء التثبيت لتجنب التسرب.
الصيانة المبسطة: لا يوجد بنية هندسية معقدة ، تفكيك سهل واستبدال الحشيات.

المواد المشتركة:
الكربون الصلب: ASTM A105/A105N (بيئة درجة الحرارة المحيطة) ، A350 LF2 (حالة عمل منخفضة درجة الحرارة).
الفولاذ المقاوم للصدأ: ASTM A182 F304/F316L (سيناريو متطلبات مقاومة التآكل).
معايير التصنيع:
المعيار الأمريكي: ANSI B16.5 (تصنيف الضغط 150LB-2500LB).
المعايير الدولية: DIN ، JIS ، EN1092-1 ، وما إلى ذلك ، دعم تكيف المشروع العالمي.
المعالجة السطحية: الطلاء الكهربائي ، جلفنة الساخنة أو طلاء الصدأ (مثل الطلاء الأصفر ، الطلاء الأسود) لتعزيز مقاومة التآكل.

تتطلب أنظمة سائل الضغط المنخفض ، مثل إمدادات المياه والصرف ، وتكييف الهواء ، وما إلى ذلك ، ضغط ختم منخفض وفعال من حيث التكلفة.
الصناعات الكيميائية والغذائية: يتم استخدام الشفاه المسطحة من الفولاذ المقاوم للصدأ لخطوط أنابيب الصف الصحية (مصقول السطح إلى RA ≤ 0.8 m) لتلبية متطلبات شهادة FDA أو EHEDG.
المعدات المعيارية: نظرًا لهيكلها البسيط ، يتم استخدامه بشكل شائع في وحدات خطوط الأنابيب المسبقة أو سيناريوهات التثبيت السريع.

مزايا شفة الوجه المسطح:
التكلفة المنخفضة: صعوبة المعالجة أقل من صعوبة محدب أو حلقة توصيل الشفاه ، مما يجعلها مناسبة للإنتاج على نطاق واسع.
القدرة على التكيف الواسعة: متوافقة مع أنواع الحشيش المتعددة ، والمرونة العالية.
القيود:
حد الضغط العالي: لا ينطبق على أنظمة الضغط الفائقة (مثل الفئة 2500 وما فوق) ، لأن التلامس المسطح يمكن أن يتسبب بسهولة في تسرب بسبب الضغط غير المتكافئ.
متطلبات دقة التثبيت العالية: من الضروري التأكد بدقة من التوازي مع الشفاه ، وإلا فقد يسبب فشل الختم.
