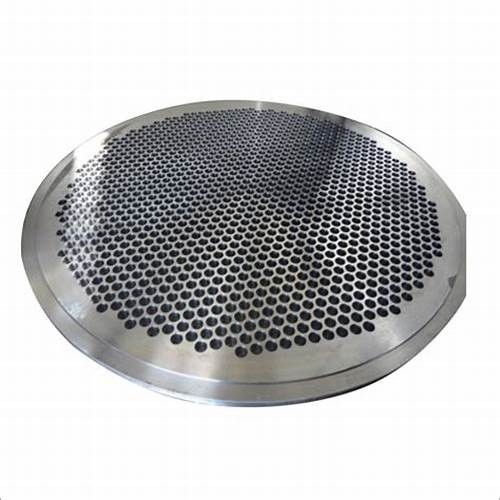

في الأنظمة المعقدة للمبادلات الحرارية والغلايات وأنظمة الترشيح،صفائح الأنبوبهي مكونات أساسية تحدد الكفاءة والسلامة وعمر الخدمة. غالبًا ما توصف صفائح الأنابيب بأنها العمود الفقري لهذه الأنظمة، وهي عبارة عن صفائح مصممة بدقة، وعادةً ما تكون مستديرة الشكل، ويتم حفرها بفتحات محاذاة بدقة تدعم الأنابيب وتفصلها وتغلقها. باعتبارها الشركة الرائدة في الصين،صمام SNمتخصصة في الهندسة المتقدمة وتنتج صفائح أنابيب عالية الجودة تلبي معايير الصناعة الأكثر صرامة.
A ورقة الأنبوبهو عنصر هيكلي مهم يعمل كحاجز، ويؤمن مئات أو حتى آلاف الأنابيب داخل الغلاف. وتشمل وظائفها الرئيسية ما يلي:
الدعم: يحافظ على المحاذاة الدقيقة والتباعد بين الأنابيب، مما يمنع الاهتزاز والترهل تحت ضغوط التشغيل.
العزل: يخلق حاجزًا بين تيارين سائلين مختلفين، أحدهما يتدفق في الأنابيب، والآخر في القشرة، مما يضمن عدم اختلاطهما.
الختم: يتم توصيل الأنابيب بفتحات صفائح الأنبوب عن طريق التمدد الميكانيكي أو اللحام، مما يؤدي إلى إنشاء ختم محكم يمكنه تحمل الضغط العالي واختلاف درجات الحرارة. مقاومة التآكل: يمكن طلاء صفائح الأنابيب بسبيكة مقاومة للتآكل، مما يوفر حماية فائقة دون تكلفة شراء لوحة سبيكة صلبة، مما يؤدي إلى توفير كبير في التكاليف وتحسين الأداء.
تؤثر دقة تصميم وتصنيع صفائح الأنابيب بشكل مباشر على الكفاءة الحرارية، وانخفاض الضغط، والموثوقية الشاملة للوحدة بأكملها.
بالنسبة للتطبيقات التي يكون فيها الوقاية المطلقة من التلوث المتبادل للسوائل أمرًا بالغ الأهمية، مثل الأدوية أو الأغذية والمشروبات أو المعالجة الكيميائية، يوصى بشدة بتصميم الأنابيب المزدوجة.
كيف يعمل: يتميز هذا التصميم بصفحتين منفصلتين من الأنابيب في كل طرف من حزمة الأنابيب، مع وجود فجوة صغيرة بينهما.
توجد الطبقة الأنبوبية الخارجية خارج حدود ضغط القشرة.
تعتبر الطبقة الأنبوبية الداخلية هي المكون الهيكلي الأساسي داخل الغلاف.
كشف التسرب: يتم تهوية المساحة الموجودة بين الصفائح الأنبوبية إلى الغلاف الجوي. في حالة حدوث تسرب على الغلاف أو جانب الأنبوب، يتم تنفيسه مباشرة إلى الخارج، مما يوفر اكتشافًا بصريًا فوريًا ويمنع اختلاط سائلي المعالجة.
كيف يعمل: يتميز هذا التصميم بصفحتين منفصلتين من الأنابيب في كل طرف من حزمة الأنابيب، مع وجود فجوة صغيرة بينهما.
فيصمام SNوقسم الحفر في مصنع Haihao فلنجات، نحن ندرك أن موثوقية النظام الحراري بأكمله تعتمد على جودة مكوناته الأساسية. يضمن التزامنا بالهندسة الدقيقة، وضمان الجودة الصارمة، واستخدام المواد المتفوقة أن كل ورقة أنبوبية نقدمها مصممة لتحقيق أعلى مستوى من الأداء والخدمة الدائمة.
نحن نستفيد من برامج CAD المتقدمة للتصميم الدقيق وآلات CNC للتنفيذ الخالي من العيوب، مما يضمن دقة الأنماط والدرجات والتفاوتات. اسمح لفريق الحفر والمعدات الاحترافية لدينا بتوفير حل صفائح الأنابيب القوي وعالي الجودة الذي يتطلبه مشروعك.
