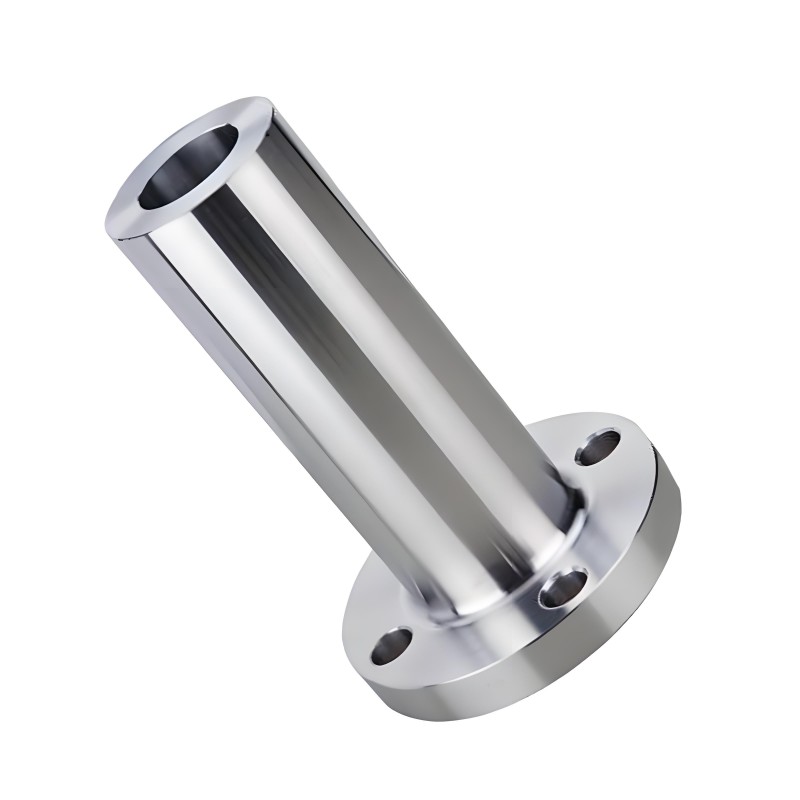

شفة عنق اللحام الطويلة

المواصفات القياسية: تتبع بشكل أساسي HG/T20615-2009 (المعيار الكيميائي الصيني) وASME B16.5 (المعيار الأمريكي)، كما تتوافق بعض التصميمات أيضًا مع المعايير الدولية مثل ISO 7005-1.
اختيار المواد: تشمل المواد الشائعة الفولاذ الكربوني، والفولاذ المقاوم للصدأ (مثل 304/316L)، وسبائك الفولاذ، والفولاذ المزدوج (مثل 2205). لظروف العمل الخاصة، يمكن أيضًا استخدام مواد Hastelloy أو سبائك التيتانيوم.
عملية الإنتاج: يتم استخدام عملية الحدادة المتكاملة أو عملية الحدادة بالقالب، جنبًا إلى جنب مع معالجة مخرطة CNC عالية الدقة لضمان الكثافة ودقة الأبعاد للشفة.

عادةً ما يتم استخدام الشفاه الطويلة ذات الرقبة الملحومة في السيناريوهات التالية:
صناعة الطاقة والكيماويات: خطوط أنابيب الضغط العالي لتكرير النفط، وأنظمة تخزين ونقل الغاز الطبيعي المسال، وحلقات تدوير معدات التخليل.
الكهرباء والطاقة النووية: يجب أن تفي أبراج الأنابيب الفولاذية ذات الجهد العالي للغاية وأنظمة التبريد لمحطات الطاقة النووية بمعايير التماس اللحام من المستوى الأول.
السفن والمستحضرات الصيدلانية: نظام تبريد بمياه البحر، وتوصيل السوائل المعقمة، وسطح مصقول إلى Ra ≥ 0.8 ميكرومتر لتلبية متطلبات النظافة.
الصناعة العامة: الغلايات ذات الحرارة العالية وأوعية الضغط ووصلات الأنابيب للأحمال المتكررة.

طريقة اللحام:
اللحام المحمي بالغاز اليدوي (GTAW/SMAW): يستخدم في اللحام الجذري للفلنجات الصغيرة الحجم أو ظروف العمل المعقدة.
اللحام بالقوس المغمور الأوتوماتيكي (SAW): مناسب للحام الاختراق على الوجهين للفلنجات ذات القطر الكبير، دون الحاجة إلى تنظيف الجذر، بكفاءة عالية ومعدل تأهيل لحام يبلغ 98%.
تصميم الأخدود: عادة ما يتم اعتماد الأخدود أحادي الجانب على شكل حرف V أو على شكل حرف U، مع حافة حادة ≥7 مم وفجوة بين المفاصل من 0-1 مم لضمان الاختراق الكامل لدرزة اللحام ومنع الاحتراق.
مراقبة الجودة: فحص 100% بالأشعة السينية (RT) والموجات فوق الصوتية (UT)، واختبار الضغط الهيدروستاتيكي بما يصل إلى 1.5 مرة من ضغط العمل، ويجب أن تكون المواد معتمدة وفقًا للمعيار EN 10204 3.1.

المزايا:
قدرة تحمل عالية: هيكل الرقبة يشتت الضغط، ويقلل من خطر التسرب، وهو مناسب لأنظمة الضغط العالي فوق PN16MPa.
سهولة التركيب: اللحام في الموقع يلغي عملية فحص وصلات اللحام، وهو مناسب بشكل خاص للمعدات المعيارية ذات المساحة المحدودة.
القيود:
التكلفة العالية: عبء عمل اللحام كبير، واستهلاك قضبان اللحام مرتفع، ودورة المعالجة طويلة.
مقاومة التعب الضعيفة: لا يوصى بها لخطوط الأنابيب ذات الانحناء المتكرر أو التغيرات المفاجئة في درجات الحرارة.
