| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

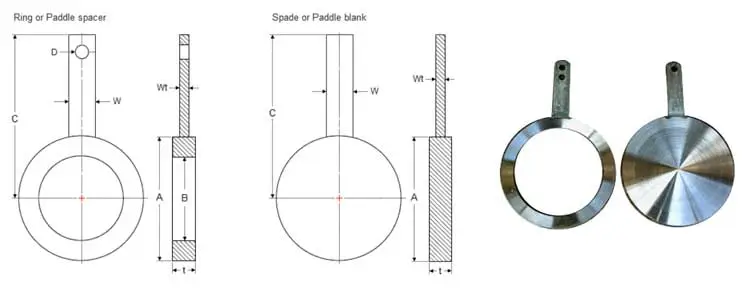

| NPs | الخارج يكون A |
داخل يكون B |
مركز ل نهاية C |
سميك نيس t |
مقبض عرض W |
| 1/2 | 45 | 16 | 126 | 3 | 32 |
| 3/4 | 54 | 21 | 131 | 3 | 32 |
| 1 | 64 | 27 | 136 | 3 | 32 |
| 1.1/4 | 73 | 42 | 145 | 6.4 | 32 |
| 1.1/2 | 83 | 48 | 145 | 6.4 | 32 |
| 2 | 102 | 61 | 155 | 6.4 | 32 |
| 2.1/2 | 107 | 73 | 170 | 6.4 | 32 |
| 3 | 133 | 89 | 170 | 6.4 | 32 |
| 3.1/2 | 159 | 102 | 202 | 9.7 | 38 |
| 4 | 172 | 114 | 202 | 9.7 | 38 |
| 5 | 194 | 141 | 225 | 9.7 | 38 |
| 6 | 219 | 168 | 225 | 12.7 | 38 |
| 8 | 276 | 219 | 267 | 12.7 | 38 |
| 10 | 337 | 273 | 322 | 15.7 | 44 |
| 12 | 406 | 324 | 357 | 19.1 | 44 |
| 14 | 448 | 356 | 378 | 19.1 | 44 |
| 16 | 511 | 406 | 410 | 22.4 | 44 |
| 18 | 546 | 457 | 427 | 25.4 | 51 |
| 20 | 603 | 508 | 455 | 28.4 | 51 |
| 24 | 714 | 610 | 512 | 31.8 | 51 |

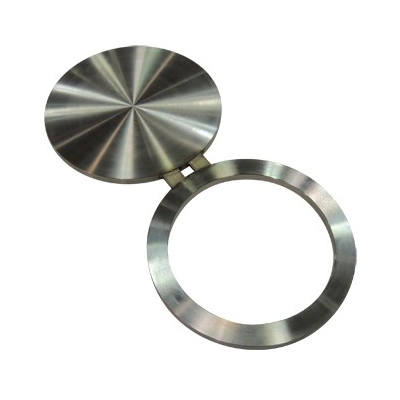

يعد مشهد الأعمى ، المعروف أيضًا باسم Figure-8 Blind ، جهاز أمان يستخدم في أنظمة الأنابيب لعزل قسم من الصيانة أو التفتيش أو الإغلاق.

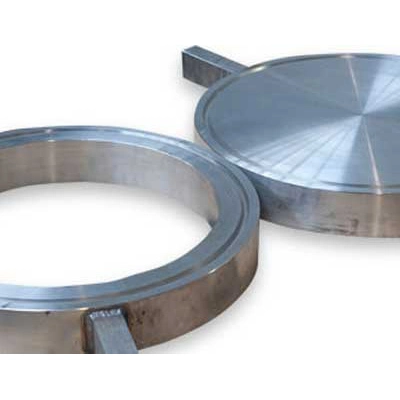

يتكون من قرصين معدنيين متصلين بقسم صغير في الوسط ، يشبه زوج من النظارات أو Fiqure-8 ، ومن ثم اسمه. قرص واحد عبارة عن لوحة صلبة (أعمى ، والآخر عبارة عن حلقة (فاصل. يتم إدراج المظاهرة المكفوفة بين مفاصل شفة تصل التدفق تمامًا (باستخدام الجانب الأعمى) أو السماح له بالمرور (باستخدام جانب الفاصل).
الوظيفة والاستخدام:
lsolotion: عندما يواجه جانب اللوحة الصلبة lblind) خط الأنابيب ، فإنه يعمل كحاجز ، ويمنع التدفق وضمان عزل هذا العزل تمامًا. هذا أمر بالغ الأهمية لأعمال الصيانة أو في حالات إيقاف الطوارئ حيث من الضروري التأكد من عدم وجود مائع يمر عبر شريحة من نظام الأنابيب.
التدفق التشغيلي: عندما يكون النظام في التشغيل العادي ، يتم وضع الحلقة (يتم وضع جانب الفاصل لتتوافق مع تدفق pipeallowing غير المقيد ، يعمل الفاصل بشكل أساسي كجزء من خط الأنابيب أثناء العمليات العادية.
التغيير السريع: يتيح تصميم المشهد المكفوفين تغييرًا سريعًا وسهلًا بين المواضع المفتوحة Lspacerl و Cloces (الأعمى) عن طريق تدوير المشهد المكفوف دون إزالته من الحافة. هذه الراحة تجعل كفاءة عالية للأنظمة التي تتطلب تبديلًا متكررًا بين أوضاع التشغيل والصيانة.
المزايا:
التنوع: الستائر المظلمة مناسبة لمختلف التطبيقات الصناعية ، بما في ذلك النفط والغاز ، والمعالجة الكيميائية ، وتوليد القوى ، حيث تكون عزل خط الأنابيب ضرورية في كثير من الأحيان.
السلامة: من خلال توفير حاجز مادي في خط الأنابيب ، يعزز الستائر المشهد السلامة بشكل كبير أثناء الصيانة حالة عطل النظام.
فعالية من حيث التكلفة: نظرًا لأنه يمكن تدويرها بسهولة دون إزالتها بالكامل من خط الأنابيب ، فإن الستائر المذهلة تخفض وقت العمل وتكاليف العمالة المرتبطة بعزل النظام.
