ما هو مشهد أعمى الحافة؟

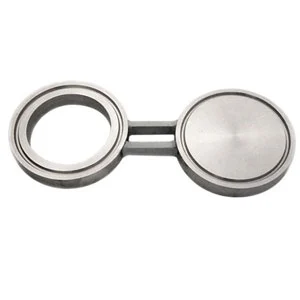

إذا تم وضع الأشياء المجلة بين الشفاه ، فإنها تتوقف عن مرور السائل ؛ شفة أعمى المشهد ، والمعروفة أيضًا باسم الشكل 8 ، وهو مزيج من الاثنين التي يمكن تدويرها لتعمل كربط واحد أو فاصل الحلقة. هذا النوع من الحافة عمومًا عبارة عن قطعة من المعدن من القطع لتناسبها بين شفات الأنابيب وعادة ما تكون محصورة بين حشتين ، غالبًا ما يتم تصنيع مشهد أعمى من قرصين معدنيين متصلان ببعضهما البعض بواسطة قسم صغير من الصلب. يشبه الحادة زوج من النظارات أو النظارات - ومن هنا جاءت اسم مشهد الأعمى. سيكون لدى أحد طرفي المكفوفين فتحة للسماح بالتدفق عبر الأنبوب أثناء التشغيل والطرف الآخر صلب لمنع التدفق أثناء الصيانة. يتم تثبيتها بشكل عام كجهاز دائم لفصل نظام أنابيب العملية.

إن الفكرة الكاملة عن شفة أعمى المشهد هي بحيث يمكن للمرء أن يكون متأكدًا تمامًا من أن عنصرًا من المعدات يتم تفريغه بشكل صحيح وبشكل آمن دون أي احتمال لأي تدفق أو تسرب من خلال صمام أثناء الصيانة. يمكن تحويل التدفق إلى عناصر أخرى من المعدات ولكن ليس فقط عن طريق المرور حول الفراغ لأن هذا من شأنه أن يضر بوظيفة السلامة للمكفوفين المشهد. يجب أن يتدفق التدفق ويخفف الضغط قبل تخفيف مسامير الحافة وتأرجح المكفوفين.

قد يكون للشفة الأعمى المشهد نوع مختلف من الوجه المفصل (الوجه المرتفع RF ، الوجه المسطح FF ، مفصل RTJ Ring) ، اعتمادًا على نوع الحافة.

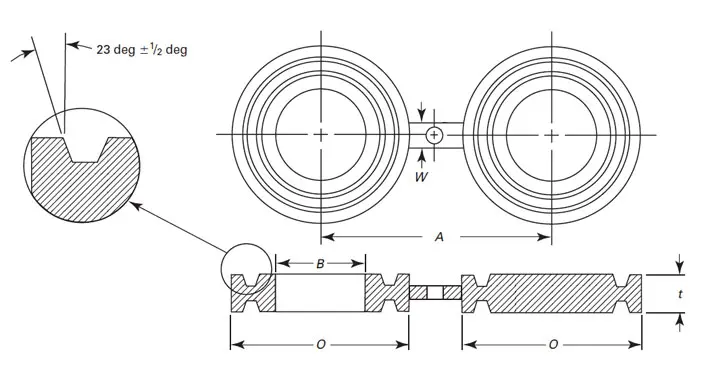

الرسم الفني للمفصل الحلقي الإناث (F/RTJ) الشكل 8 فارغ (شفة أعمى المشهد) المصنوعة وفقًا لـ ASME B16.48. ج: مسافة خط الوسط ؛ O: قطر خارجي من شفة فارغة ؛ ب: قطر داخل الطرف المفتوح ؛ T: سمك فارغ. W: عرض الويب ؛ T: سمك شريط التعادل. يجب أن تكون أبعاد الأخدود ذات المفصل الدائري وفقًا لـ ASME B16.5. يجب أن يكون حجم الثقب الموجود على شريط التعادل (عند الحاجة إلى تباعد الترباس) هو نفسه ثقب الترباس الحافة ويضعه بحيث لا يتداخل مع التثبيت بين الشفرين. يجب أن يكون سمك البعد T التعادل T ، قادرًا على دعم وزن الفراغ في جميع التوجهات دون تشوه دائم إلى شريط التعادل.
