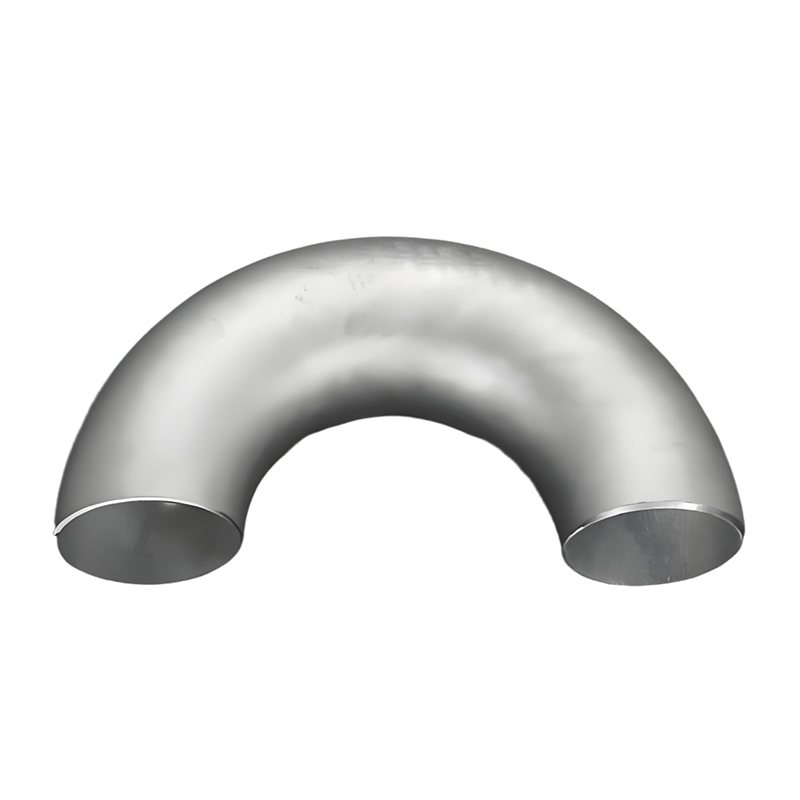

كوع صناعة ستانلس ستيل 180 درجة

SN Valve هي شركة رائدة في تصنيع كوع صناعة الفولاذ المقاوم للصدأ 180 درجة في الصين.

مقاس:

DN10 (3/8")	DN15 (1/2 بوصة)	DN20 (3/4")	DN25 (1 ")	DN40 (1-1/2 بوصة)
DN25 (1 ")	DN80(3")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 بوصة)	DN350 (14 بوصة)	DN400 (16 بوصة)
DN450 (18 بوصة)	DN500 (20 بوصة)	DN550 (22 بوصة)	DN600 (24 بوصة)

الحجم المخصص استشرنا

إرسال استفسار

وصف المنتج

الحجم: سلس 1/2″-24″(DN15-DN600)
ملحومة 1/2″-64″(DN12-DN1600)

المعيار: أسم B16.9،
HT/T21631، إم إس إس SP-43، DIN2605، JISB2313
غب / T12459، غب / T13401، SH3408، زئبق / T21635

السُمك: SCH5-XXS

الصف: TP304L، TP316L، TP310S، TP321، TP904L؛ DEPLEX S31803/F51، S32750/F53

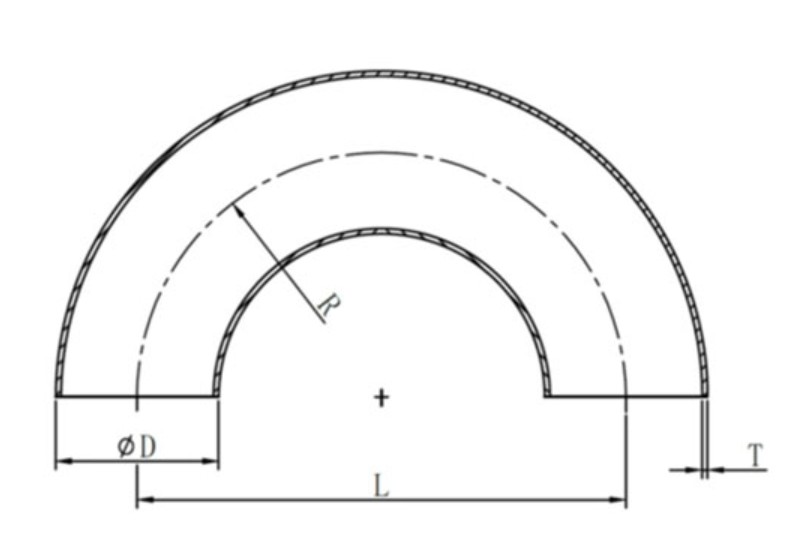

الاسمي حجم الأنابيب الاسم المميز	القطر الخارجي في شطبة D		مركز إلى مركز		العودة إلى الوجوه
			السلسلة ب
			P		K
	السلسلة أ	السلسلة ب	نصف قطر طويل	نصف قطر قصير	نصف قطر طويل	نصف قطر قصير
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1(73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

مواصفات الكوع الصناعي 180 درجة من الفولاذ المقاوم للصدأ:

تصميم الأنابيب غير الملحومة، نطاق الحجم 1/2 "إلى 24"، سمك الجدار وفقًا لمعيار ASME B16.9، تصنيف الضغط الذي يغطي الفئة 150 إلى 2500.
العملية: تشكيل دقيق بالرسم على البارد، تلميع مرآة للجدران الداخلية والخارجية (Ra ≥ 0.8 μm)، تقليل البقايا المتوسطة، مناسب لمعايير النظافة في الصناعات الغذائية والصيدلانية.

مزايا الأداء

قوة ومتانة عالية
اعتماد تقنية التشكيل بالقالب المغلق للقضاء على عيوب تصفيح المواد، قوة الشد ≥ 550 ميجا باسكال، قوة الخضوع ≥ 200 ميجا باسكال، ويمكنها تحمل أنظمة الضغط العالي (PN16 ميجا باسكال).

يعمل تصميم زاوية الانحناء البالغة 180 درجة على تحسين كفاءة توجيه السوائل، ويقلل من فقدان الضغط، وهو مناسب لنقل البترول وأنظمة تداول المفاعلات الكيميائية.
القدرة على التكيف مع البيئات القاسية

يحتوي 316L على الموليبدينوم (Mo ≥ 2.1%)، وهو مقاوم للتنقر والتآكل الحبيبي، ومناسب للمنصات البحرية، وتحلية مياه البحر، وخطوط أنابيب النفط والغاز بكبريتيد الهيدروجين.
تضمن المعالجة بالمحلول بدرجة حرارة عالية (تبريد الماء بمقدار 1000 درجة مئوية) ثبات هيكل الأوستينيت وتجنب تشوه الزحف الناتج عن درجات الحرارة العالية.

التثبيت والتوافق

يدعم اللحام (TIG/MIG)، أو توصيل الحافة أو الواجهة الملولبة (NPT/BSP)، وهو متوافق مع أنظمة خطوط الأنابيب القياسية متعددة البلدان مثل ANSI، وDIN، وJIS، وما إلى ذلك.
توفير تصميم منفذ مخصص (مسطح ومشطوف)، متوافق مع لحام الفولاذ الكربوني والمواد المتباينة من سبائك الفولاذ.

منطقة التطبيق

الطاقة والصناعة الكيميائية: خطوط أنابيب الضغط العالي في المصافي، وانحناءات تخزين ونقل الغاز الطبيعي المسال، ودوائر دوران معدات الغسيل الحمضي.
الأغذية والأدوية: تنظيف خطوط الأنابيب بالتنظيف المكاني (CIP)، ونقل السوائل المعقمة، وتلميع السطح بالتحليل الكهربائي وفقًا لشهادة إدارة الأغذية والعقاقير (FDA).
السفن والطاقة النووية: أنظمة تبريد مياه البحر، وهياكل الدعم الزلزالي لخطوط الأنابيب النووية، معتمدة من قبل PED 2014/68/EU.

مراقبة الجودة وإصدار الشهادات

معايير الاختبار: اختبار شعاعي بنسبة 100% (RT) واختبار بالموجات فوق الصوتية (UT) للتأكد من أن وصلة اللحام لا تحتوي على مسامية أو تشققات؛ يصل الاختبار الهيدروستاتيكي إلى 1.5 مرة من ضغط العمل.
وثائق الاعتماد: تقديم تقرير المواد EN 10204 3.1 وشهادة نظام الجودة ISO 9001 ودعم التفتيش من طرف ثالث
