| DN10 (3/8") | DN15 (1/2 بوصة) | DN20 (3/4") | DN25 (1 ") | DN40 (1-1/2 بوصة) |
| DN25 (1 ") | DN80(3") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 بوصة) | DN350 (14 بوصة) | DN400 (16 بوصة) |
| DN450 (18 بوصة) | DN500 (20 بوصة) | DN550 (22 بوصة) | DN600 (24 بوصة) |
| الحجم الاسمي | القطر الخارجي في شطبة | المركز إلى النهاية | ||

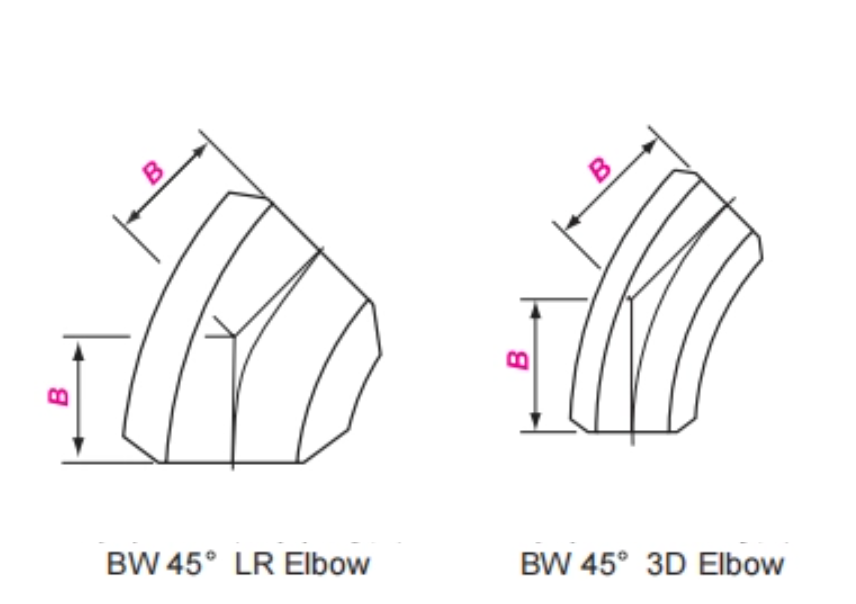

| 45 درجة المرفقين | ||||
| الاسم المميز | إل آر | ل | B | |
| إل آر | 3D | |||
| 15 | 1/2 | 21.3 | 16 | - |
| 20 | 3/4 | 26.7 | 19 | 24 |
| 25 | 1 | 33.4 | 22 | 31 |
| 32 | 1¼ | 42.2 | 25 | 39 |
| 40 | 1½ | 48.3 | 29 | 47 |
| 50 | 2 | 60.3 | 35 | 63 |
| 65 | 2½ | 73.0 | 44 | 79 |
| 80 | 3 | 88.9 | 51 | 95 |
| 90 | 3½ | 101.6 | 57 | 111 |
| 100 | 4 | 114.3 | 64 | 127 |
| 125 | 5 | 141.3 | 79 | 157 |
| 150 | 6 | 168.3 | 95 | 189 |
| 200 | 8 | 219.1 | 127 | 252 |
| 250 | 10 | 273.0 | 159 | 316 |
| 300 | 12 | 323.8 | 190 | 378 |
| 350 | 14 | 355.6 | 222 | 441 |
| 400 | 16 | 406.4 | 254 | 505 |
| 450 | 18 | 457.0 | 286 | 568 |
| 500 | 20 | 508.0 | 318 | 632 |
| 550 | 22 | 559.0 | 343 | 694 |
| 600 | 24 | 610.0 | 381 | 757 |
| 650 | 26 | 660.0 | 406 | 821 |
| 700 | 28 | 711.0 | 438 | 883 |
| 750 | 30 | 762.0 | 470 | 964 |
| 800 | 32 | 813.0 | 502 | 1010 |
| 850 | 34 | 864.0 | 533 | 1073 |
| 900 | 36 | 914.0 | 565 | 1135 |
| 950 | 38 | 965.0 | 600 | 1200 |
| 1000 | 40 | 1016.0 | 632 | 1264 |
| 1050 | 42 | 1067.0 | 660 | 1326 |
| 1100 | 44 | 1118.0 | 695 | 1389 |
| 1150 | 46 | 1168.0 | 727 | 1453 |
| 1200 | 48 | 1219.0 | 759 | 1516 |
